Wechselrichter für Wohnmobil selbst einbauen: Tipps für Planung, Anschluss und Sicherheit
Schritt-für-Schritt zur sicheren 230-V-Stromversorgung im Camper
Mithilfe eines Wechselrichters wollten Silke und Benjamin die Möglichkeiten für autarkes Camping erweitern. In dieser Einbauanleitung zeigen sie dir, wie das genau geht und erklären, auf was du beim Einbau des Wechselrichters besonders achten musst.
Inhaltsverzeichnis
Wie viel Watt sollte ein Wechselrichter im Wohnmobil haben?
Zunächst ist es wichtig, sich für die benötigte Leistung des Wechselrichters zu entscheiden. Da wir an unserem Wechselrichter hauptsächlich den Laptop und Kleingeräte wie Rasierapparat und Zahnbürste laden wollen, haben wir uns für die Version mit 1000 Watt Leistung entschieden. Wenn man zusätzlich zum Beispiel einen Föhn oder auch einen Kaffeevollautomaten betreiben möchte, muss man prüfen, ob eine leistungsstärkere Version besser geeignet ist.
Wie genau ein Wechselrichter funktioniert, kannst du in diesem Blogbeitrag nachlesen.
Wechselrichter korrekt im Wohnmobil installieren: Einbauanleitung

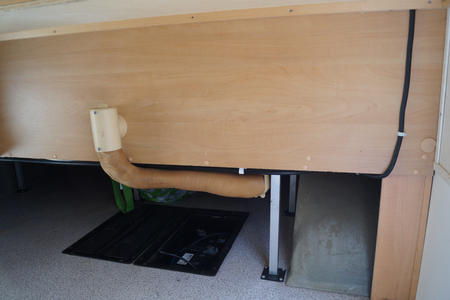

Von hier ist auch der Weg zur Aufbaubatterie kurz. Der Wechselrichter kann an die gängigen 12-V-Batterien angeschlossen werden: Blei-Säure-, Gel-, AGM- und LiFePO4-Batterien. Wir betreiben ihn mit einer 100 Ah LiFePO4-Batterie.

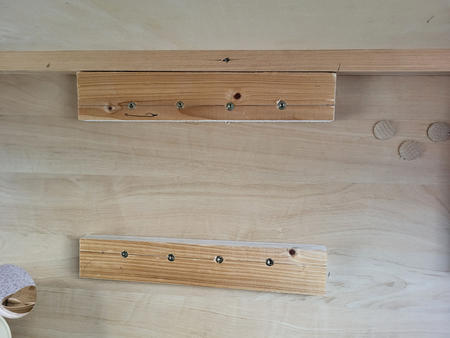

Da die Wand zum Wohnraum hin nur 12 mm dick ist und der Wechselrichter nur mit 4 Schrauben befestigt wird, habe ich mich dazu entschieden, einen Unterbau aus zwei Latten zu benutzen.Die Latten habe ich so gekürzt, dass die Montagepunkte des Wechselrichters innerhalb der Latte liegen. Dann habe ich die Latten mit jeweils vier Schrauben an der Wand befestigt. So verteilt sich das Gewicht des Wechselrichters von ca. 3 kg auf 8 Schrauben. Außerdem konnte ich so den Wechselrichter mit längeren Schrauben in den Latten befestigen.

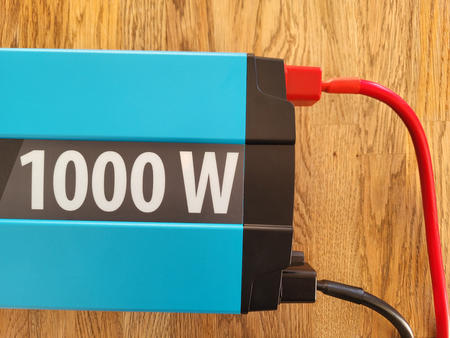

Bevor die Montage im Fahrzeug erfolgt, ist es ratsam, die Kabel am Wechselrichter zu anzubringen. Ich habe für den Anschluss Kabel mit 35 mm² Kabelquerschnitt ausgesucht, um den Spannungsabfall gering zu halten.
Am Wechselrichter wird vor der Kabelmontage die Kunststoffabdeckung an den Klemmen entfernt.

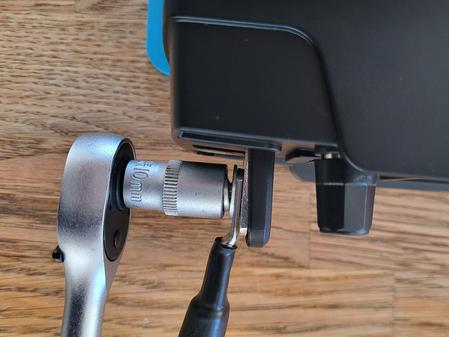

Dann wird erst die Plusleitung und danach die Minusleitung mit einer Unterlegscheibe und einer Mutter an der Klemme befestigt.
In die Plusleitung muss noch eine Sicherung eingebracht werden. Ich habe hierzu einen Midi-Sicherungshalter mit einer 150-A-Sicherung, wie in der Anleitung beschrieben, gewählt.

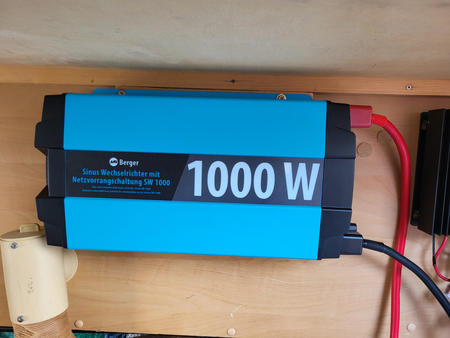

Wenn die Kabel am Wechselrichter montiert sind, kann dieser im Fahrzeug befestigt werden.

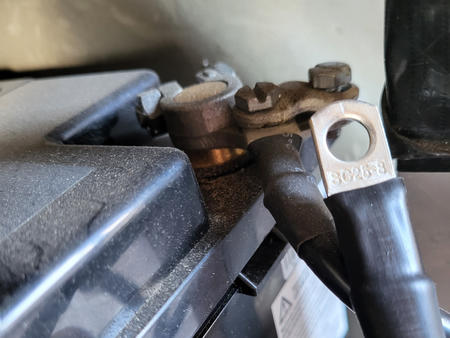

Der Anschluss an die Aufbaubatterie erfolgte direkt an den Polklemmen. Man muss darauf achten, dass der Wechselrichter ausgeschalten ist. Zuerst wird die Minusleitung an den Minuspol der Batterie angeschlossen.

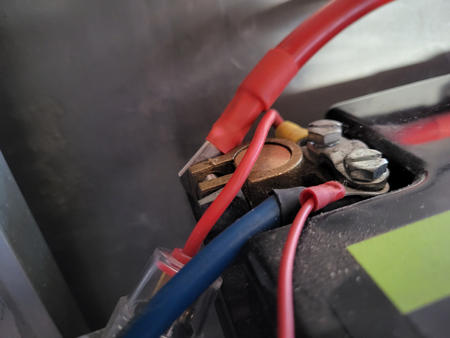

Danach die Plusleitung an den Pluspol der Batterie.
Nach einer kurzen Einbauüberprüfung kann der Wechselrichter in Betrieb genommen werden.
Fazit: leichter Einbau des Spannungswandlers
Ein Wechselrichter ist mit einigem elektrischen Verständnis schnell selbst im Wohnwagen und Wohnmobil eingebaut. Dank dieser detaillierten Einbauanleitung gelingt dir das in weniger als einer Stunde problemlos.
