Kühlschranklüfter im Wohnwagen und Wohnmobil einbauen
Montage, 12-V-Anschluss und Bedienung des Berger Kühlschranklüfters
Mit Hilfe eines Kühlschrankventilators kann die Kühlleistung des Absorber-Kühlschrankes im Campingfahrzeug steigen und der Stromverbrauch sinken. Wie du den Berger Kühlschranklüfter schnell selbst einbaust, zeige ich dir hier.
Inhaltsverzeichnis
- Was bringt ein Kühlschranklüfter im Camper?
- Wie funktioniert der Berger Kühlschranklüfter?
- Vorbereitung und Sicherheit
- Einbauanleitung: Berger Kühlschranklüfter
- Automatik- und manueller Modus des Berger Kühlschranklüfters
- Funktionskontrolle des Kühlschranklüfters nach dem Einbau
- Fazit: Abwärme gezielt nach außen transportieren
Was bringt ein Kühlschranklüfter im Camper?
Ein Absorberkühlschrank gibt im Betrieb Wärme über die Kühlrippen ab. Normalerweise steigt die warme Luft nach oben und entweicht durch das obere Lüftungsgitter. Bei hohen Außentemperaturen oder ungünstiger Luftzirkulation kann sich die Abwärme jedoch hinter dem Kühlschrank stauen.
Der Kühlschranklüfter verstärkt den Luftstrom und unterstützt den Abtransport der warmen Luft. Dadurch kann der Absorberkühlschrank seine Kühlleistung unter schwierigen Bedingungen besser halten. Freie und korrekt montierte Lüftungsgitter bleiben trotzdem Voraussetzung für eine gute Luftzirkulation. Hier findest du weiteres Zubehör für Kühlschränke.
Wie funktioniert der Berger Kühlschranklüfter?

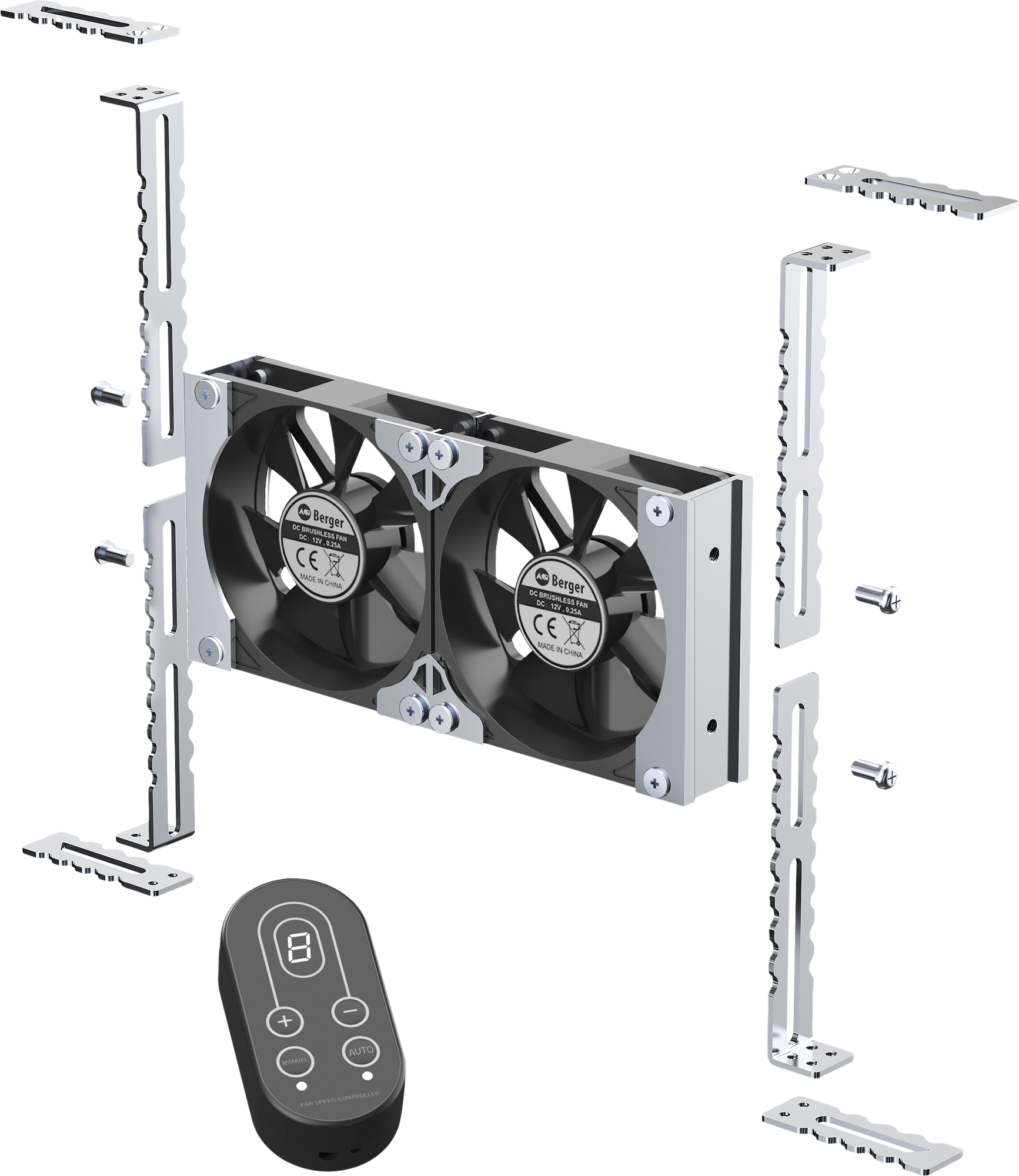

Der Kühlschranklüfter von Berger besteht aus zwei Lüftern in einem verstellbaren Rahmen, einem kabelgebundenen Geschwindigkeitsregler und einem Temperatursensor. Der Lüfter wird hinter dem zwischen Kühlschrank und Lüftungsgitter montiert und saugt die warme Luft aus dem Kühlschrankraum nach außen.
Vorbereitung und Sicherheit
Schalte die 12-V-Anlage vor den Anschlussarbeiten spannungsfrei. Der Geschwindigkeitsregler darf ausschließlich an eine geeignete 12-V-DC-Versorgung angeschlossen werden. Ein Anschluss an 230 V oder eine andere Wechselspannung ist nicht zulässig. Wenn du bei der Fahrzeugelektrik unsicher bist, lasse den Anschluss von einer Fachkraft ausführen.
Vor dem Einbau solltest du sicherstellen, dass alle folgenden Kriterien erfüllt sind:
- Hinter dem Lüftungsgitter ist ausreichend Platz vorhanden. Beachte dazu die maximalen Einbaumaße.
- Das Lüftungsgitter und die Luftwege sind frei und unbeschädigt.
- Kabel – auch zum Geschwindigkeitsregler – lassen sich fachgerecht und geschützt verlegen.
- Der Temperatursensor erreicht einen Platz nahe der Hitzequelle hinter dem Kühlschrank.

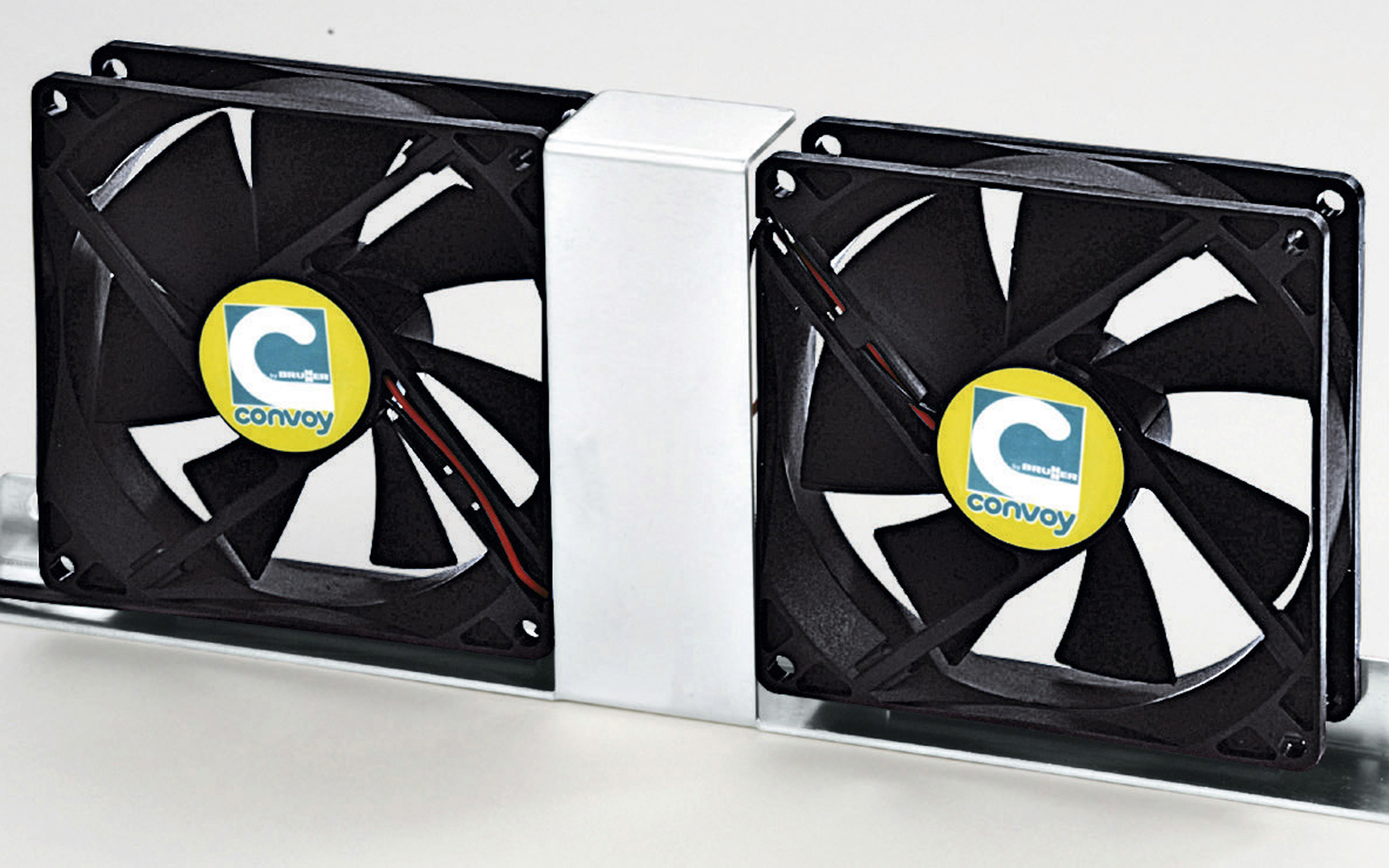

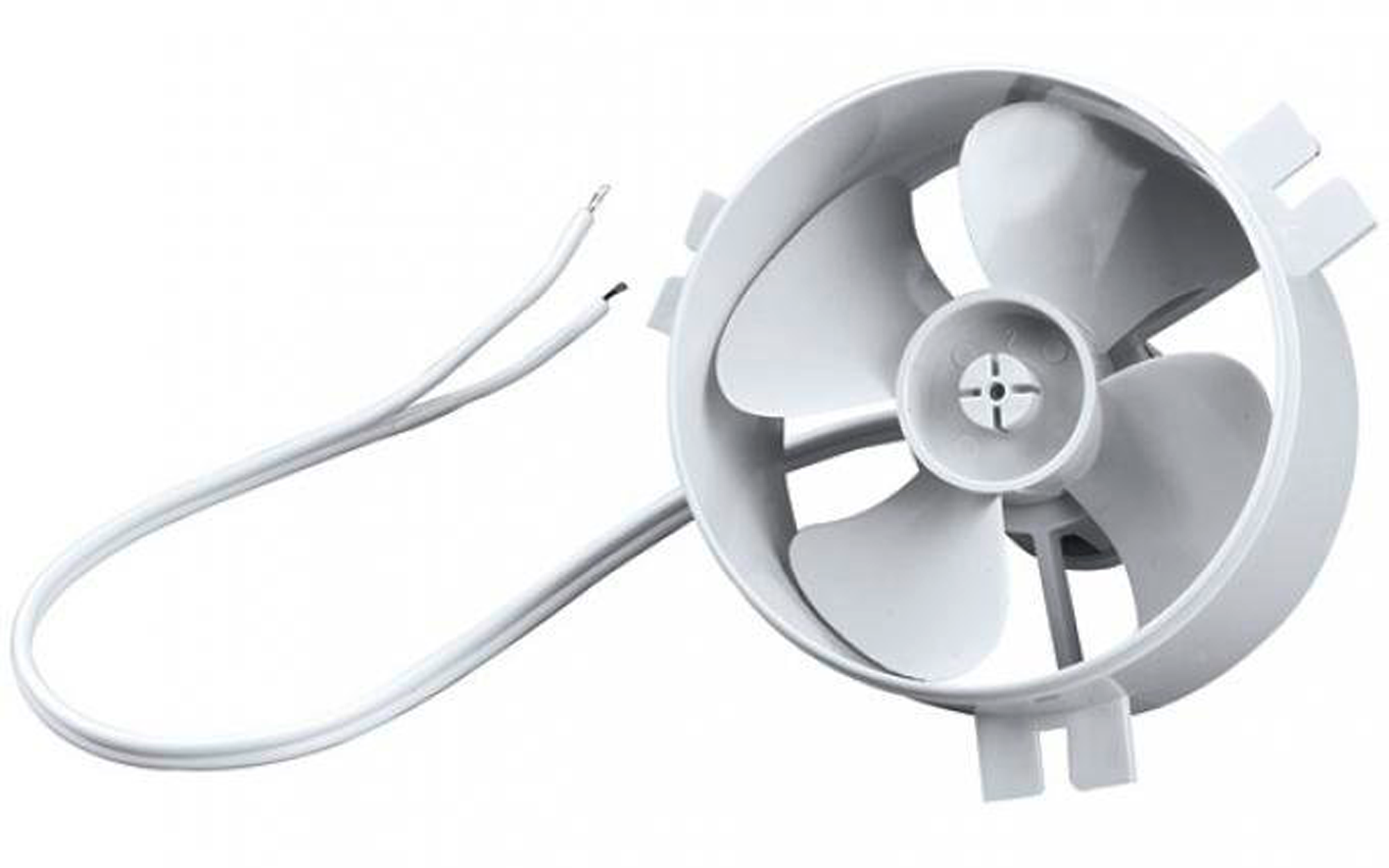

Verschiedene Kühlschrankventilatoren
Einbauanleitung: Berger Kühlschranklüfter
Nimm das obere Lüftungsgitter des Kühlschrankes an der Fahrzeug-Außenseite ab. Jetzt werden die Kühlrippen des Kühlschranks sichtbar.
Messe den Platz aus, den du für den Kühlschrankventilator hast. Achte beim Einbau des Ventilators unbedingt auf die richtige Einbauposition. Die warme Luft muss nach außen abtransportiert werden – dazu musst du das Berger Logo beim Einbau sehen können.
Platziere jetzt je zwei L-förmige Halterungen an jeder Seite des Lüfters, sodass jeweils zwei nach oben und zwei nach unten zeigen. Durch das Langloch kann die Höhe beliebig ausgewählt werden.
Befestige anschließend je ein Befestigungsplättchen auf dem Schraubenloch an jeder der L-förmigen Halterung und fixiere alle.
Achte darauf, dass alle Schrauben gut angezogen sind, damit später nichts klappert.
Suche jetzt nach einem geeigneten Platz für die Bedieneinheit.
Wir haben uns für den Platz neben der Eingangstüre entschieden. Hier liegt schon 12 V von der Trittstufe an. Außerdem kann das Kabel bis hierher hinter einer Abdeckung versteckt werden. Das Bedienpanel sollte nicht zu weit vom Kühlschrank entfernt und gut zugänglich angebracht werden.
Verbinde jetzt das Ventilatorkabel an der Bedieneinheit mit dem Ventilator.
Platziere den Temperatursensor nahe der Hitzequelle. Fixiere ihn sicher, damit er nicht verrutschen kann.
Jetzt wird die Bedieneinheit mit der Bordbatterie verbunden, um einen 12-V-Anschluss zu erhalten. Die Bedieneinheit kannst du festschrauben oder mit doppelseitigem Klebeband befestigen.
Nachdem du die Lüftungsgitter wieder angebracht hast, ist dein Kühlschranklüfter einsatzbereit.
Automatik- und manueller Modus des Berger Kühlschranklüfters
Der Berger Kühlschranklüfter lässt sich ganz unkompliziert bedienen: Schalte den Geschwindigkeitsregler ein. Danach wählst du mit „AUTO“ oder „MANUAL“ die gewünschte Betriebsart.
Automatikmodus
Drücke die Taste „AUTO“. Die LED-Anzeige leuchtet, und der Lüfter regelt seine Geschwindigkeit anhand des Temperatursensors:
- Unter 20 °C: Beide Lüfter schalten sich automatisch aus.
- Von 20 bis 45 °C: Die Geschwindigkeit wird automatisch an die gemessene Temperatur angepasst.
- Über 45 °C: Die Lüfter laufen automatisch mit maximaler Leistung.
Manueller Modus
Drücke die Taste „MANUAL“. Stelle die Geschwindigkeit mit den Tasten „+“ und „-“ ein. Das Display zeigt die gewählte Stufe als Zahl an. Die höchste Stufe ist 5.
Funktionskontrolle des Kühlschranklüfters nach dem Einbau
- Im manuellen Modus läuft der Lüfter auf allen gewählten Stufen ohne Schleif- oder Klappergeräusche.
- Der Luftstrom ist nach außen zum oberen Lüftungsgitter gerichtet.
- Der Temperatursensor sitzt nahe der Hitzequelle und kann nicht verrutschen.
- Alle Kabel sind gesichert und blockieren weder den Lüfter noch den Luftweg.
- Halterungen, Schrauben und Lüftungsgitter sitzen fest.
Fazit: Abwärme gezielt nach außen transportieren
Ein korrekt montierter Kühlschranklüfter unterstützt den natürlichen Luftstrom hinter dem Absorberkühlschrank und hilft besonders bei hohen Außentemperaturen, Abwärme zuverlässig nach außen zu führen. Entscheidend sind die richtige Luftströmungsrichtung, ein sicher platzierter Temperatursensor und der Anschluss an 12 V Gleichspannung. Mit Automatikmodus und fünf manuellen Stufen lässt sich der Berger Kühlschranklüfter anschließend passend zur Situation betreiben.
