Staukastenklimaanlage für Wohnwagen selber einbauen

Einbaubericht: Dometic Freshwell leicht selbst im Staufach des Caravan nachrüsten

Eine Staukastenklimaanlage lässt sich leicht im Wohnwagen oder Wohnmobil nachrüsten. Wie du dabei vorgehst, zeige ich dir in diesem Blogbericht mit ausführlich bebilderter Einbauanleitung und kompletter Materialliste.


Inhalt

Table Of Contents will be generated here dynamically through JS!


Wie funktioniert eine Staukastenklimaanlage?

Klimaanlagen, die im Stauraum des Fahrzeuges verbaut werden, nennen sich Staukasten- oder Stauraumklimaanlagen. Diese Geräte werden, anders als Dachklimaanlagen, in Bodennähe platziert. Über nach oben geleitete Schläuche wird die kühle Luft im Fahrzeug verteilt. Für das Ansaugen der Luft müssen zusätzliche Löcher in den Fahrzeugboden gebohrt werden.

Dometic FreshWell FWX4 Klimaanlage  - Dach-Klimaanlagen

Dometic FreshWell FWX4 Klimaanlage - Dach-Klimaanlagen

1.779,- € UVP 1.879,- €

PRAKTISCH BEI STAURAUMKLIMAANLAGEN

Die klimatisierte Luft kann gezielt in einzelne Raumbereiche geleitet werden. So ist es beispielsweise möglich, tagsüber nur die Sitzgruppe zu kühlen und abends den Schlafbereich. In diesem Blogpost kannst du nachlesen, welche Klimaanlagen es gibt und wie sie arbeiten.


Materialliste: Das brauchst du, um eine Staukastenklimaanlage zu montieren

Um die Dometic Freshwell in unserem Wohnwagen einzubauen, haben wir neben Werkzeug folgendes Material gebraucht

Dometic FreshWell FWX4 Klimaanlage  - Dach-Klimaanlagen

Dometic FreshWell FWX4 Klimaanlage - Dach-Klimaanlagen

1.779,- € UVP 1.879,- €
Truma Kaltluftrohr 65 mm

Truma Kaltluftrohr 65 mm

18,99
Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

4,89
Truma Schelle für Lüfterrohr 65 mm  - Zubehör Einbau-Heizungen

Truma Schelle für Lüfterrohr 65 mm - Zubehör Einbau-Heizungen

1,79 1,99 €
Truma Verschlussdeckel VD

Truma Verschlussdeckel VD

2,99
Truma Bogen 90° - Zubehör Einbau-Heizungen

Truma Bogen 90° - Zubehör Einbau-Heizungen

14,50 15,99 €
Truma Endstück mit Luftklappe beige - Zubehör Einbau-Heizungen

Truma Endstück mit Luftklappe beige - Zubehör Einbau-Heizungen

4,89
Truma Endstück-Mutter

Truma Endstück-Mutter

3,69
T-Rex  wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

T-Rex wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

15,99
Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

13,99 UVP 18,95 €

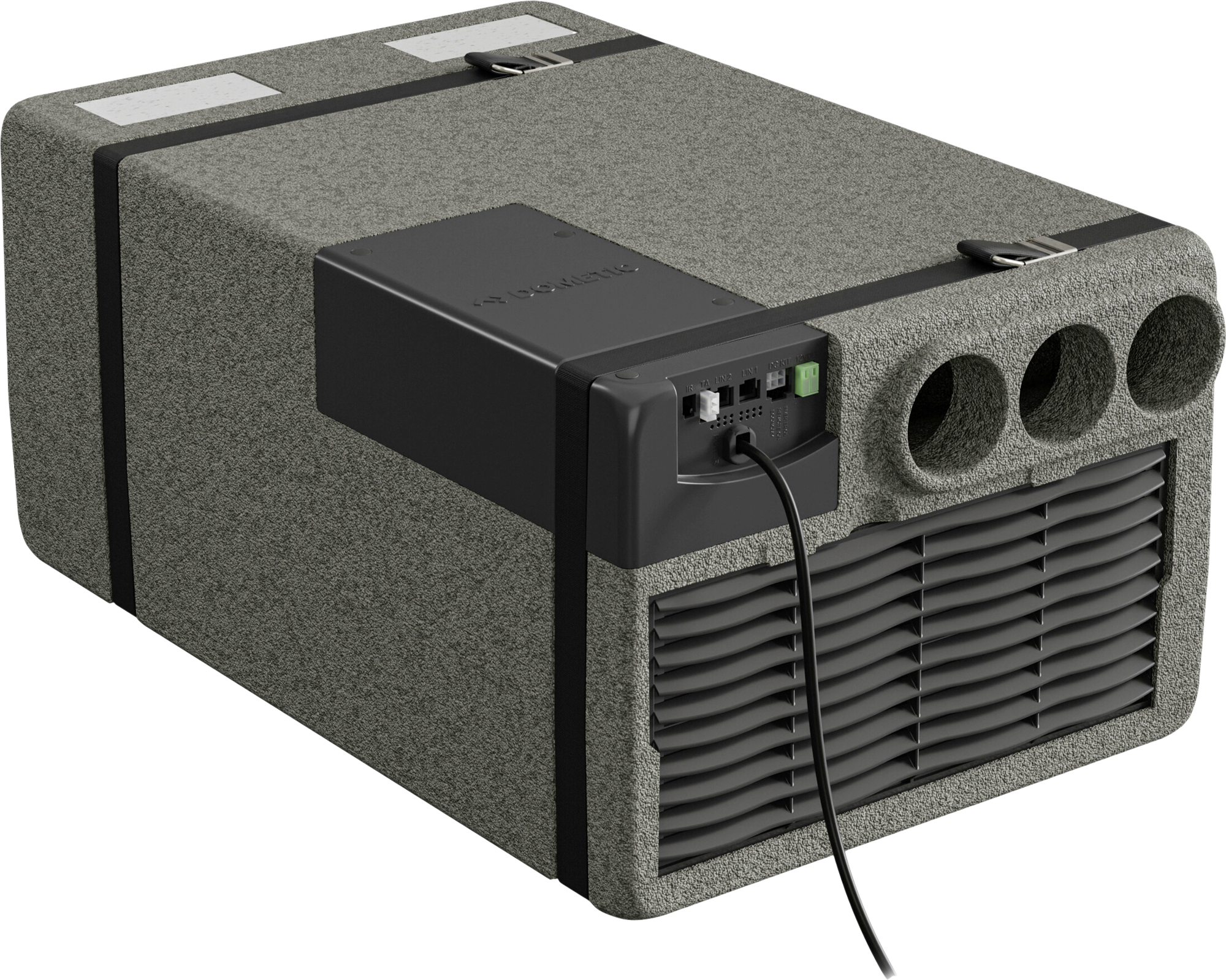

  • Klimaanlage: Wir haben eine Dometic Freshwell verbaut. Sie ist 21 Kilogramm schwer und extrem kompakt gebaut, dennoch leistungsstark. Die Staukastenklimaanlage mit Heizung arbeitet leise und überzeugt durch ein energieeffizientes Wärmepumpensystem zum Kühlen und Heizen.
dometic Staukastenklimaanlage © Fritz Berger
  • Kaltluftrohr: speziell isoliertes Rohr zur Kaltluftverteilung von Klimaanlagen.
Truma Kaltluftrohr 65 mm

Truma Kaltluftrohr 65 mm

18,99

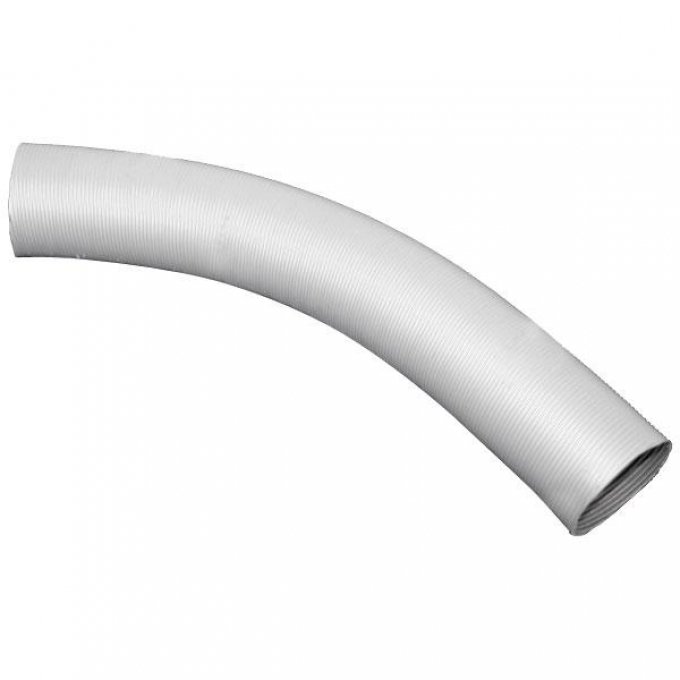

Kaltluftrohr © Fritz Berger
  • T-Stück: dank mehrerer T-Stücke können wir die Luftauslässe flexibel im Wohnwagen verteilen.
Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

4,89
T-Stück © Fritz Berger

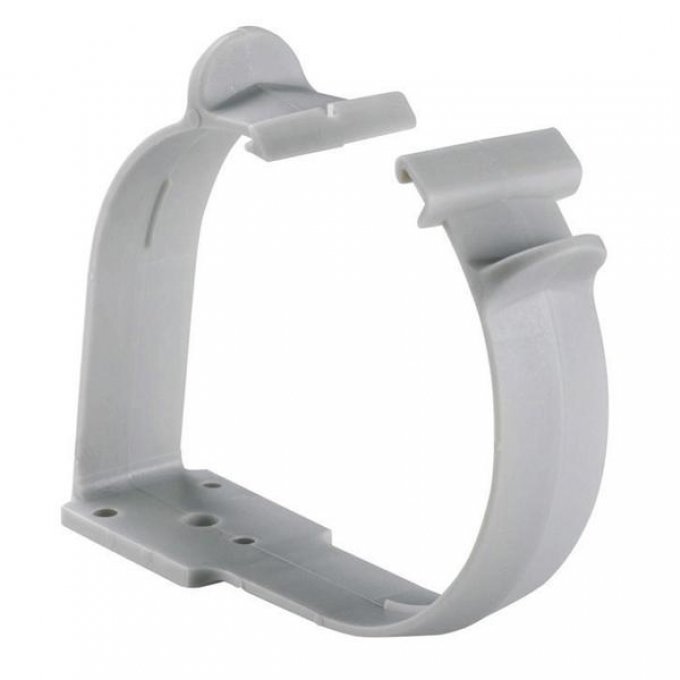

  • Schelle: Um die Luftschläuche sicher zu befestigen, brauchst du Schellen.
Truma Schelle für Lüfterrohr 65 mm  - Zubehör Einbau-Heizungen

Truma Schelle für Lüfterrohr 65 mm - Zubehör Einbau-Heizungen

1,79 1,99 €
Schelle © Fritz Berger

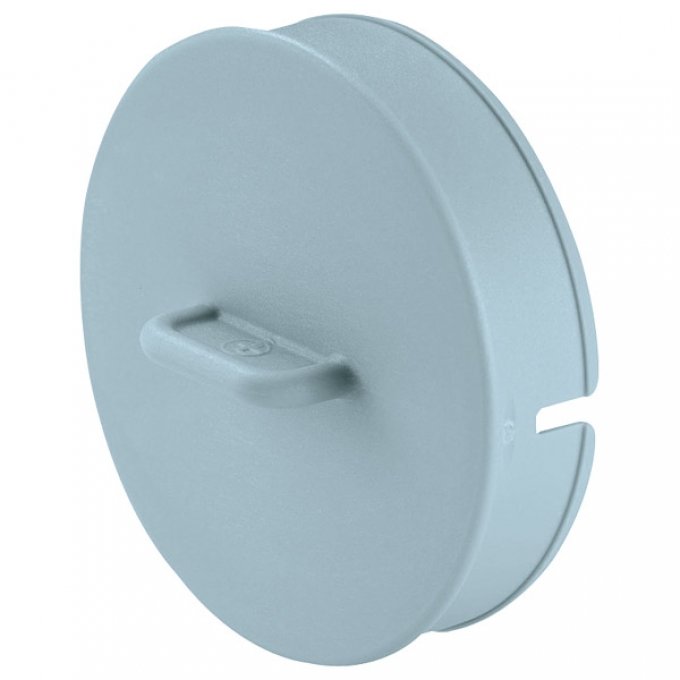

  • Verschlussdeckel: verhindert, dass die Luft ungehindert in den Staukasten strömt.
Truma Verschlussdeckel VD

Truma Verschlussdeckel VD

2,99
Verschlussdeckel © Fritz Berger
  • 90-Grad-Bogen ermöglicht eine knickfreie und platzsparende Verlegung der Luftrohre
Truma Bogen 90° - Zubehör Einbau-Heizungen

Truma Bogen 90° - Zubehör Einbau-Heizungen

14,50 15,99 €
90-Grad-Bogen © Fritz Berger
  • Endstück mit Luftklappe, um den Luftstrom flexibel zu regulieren.
  • Dazu Endstück-Muttern, um das Endstück in der Wand zu befestigen.
Truma Endstück mit Luftklappe beige - Zubehör Einbau-Heizungen

Truma Endstück mit Luftklappe beige - Zubehör Einbau-Heizungen

4,89
Truma Endstück-Mutter

Truma Endstück-Mutter

3,69
Luftauslass © Fritz Berger
  • Klebeband: extrem stark, flexibel und wasserdicht zum Abdichten der Schnittkanten
T-Rex  wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

T-Rex wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

15,99
Abdichten der Schnittkanten © Fritz Berger
  • Dichtmasse: Um die Luftauslässe der Klimaanlage abzudichten, nutzen wir Dekaseal 8936.
Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

13,99 UVP 18,95 €
Dichtmasse © Fritz Berger

Einbaubericht: Staukastenklimaanlage für Wohnwagen

Vorbereitung am Wohnwagenboden

Bevor du die Klimaanlage verbaust, musst du den perfekten Platz suchen. Achte dabei auf die richtige Gewichtsverteilung im Wohnwagen, eine nahegelegene Stromversorgung für die Klimaanlage, einen guten Platz für das Bedienpanel und ausreichend Spielraum für die Kaltluftschläuche.

Einbauschablone dometic © Fritz Berger

Die Einbauschablone von Dometic ist genauso groß wie die Klimaanlage und zeigt dir alle Ausschnitte. Messe unbedingt unter dem Wohnwagen aus, wo sich die Ausschnitte befinden und achte auf Träger, Achse, Bremsleitungen und Ähnliches.

Probebohrung mit kleinem Bohrer © Fritz Berger

Mit einem kleinen Bohrer bohrst du das erste Loch. Die Ausschnitte kannst du mit einem Filzstift nachzeichnen.

Dino KRAFTPAKET Akkuschrauber Set im Koffer Multiplex - Heimwerker-Maschinen

Dino KRAFTPAKET Akkuschrauber Set im Koffer Multiplex - Heimwerker-Maschinen

32,99 UVP 43,90 €
Kontrolle von unten © Fritz Berger

Nach der ersten Bohrung kannst du unter dem Wohnwagen kontrollieren, wo genau du rausgekommen bist und sicherheitshalber alles nochmal nachmessen.

Kondenswasserauslässe bohren © Fritz Berger

Passt die Ausrichtung der Schablone, kannst du anschließend die Kondenswasserauslässe bohren.

Die Löcher sind alle vorbereitet. © Fritz Berger

Die Auslässe wurden alle vorgebohrt. Wenn du möchtest, kannst du die Klimaanlage jetzt einsetzen und von unten schauen, ob die Öffnungen alle passen.

Ausschneiden der Lüftungsöffnung © Fritz Berger

An jedem Eck der Lüftungsauslässe haben wir ein Loch gebohrt, damit die Stichsäge hier einfach eingesetzt werden kann.

Abdichten der Schnittkanten © Fritz Berger

Die Schnittkanten dichten wir mit extrem stabilem, wasserdichten Klebeband ab, damit hier keine Feuchtigkeit eintreten kann.

T-Rex  wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

T-Rex wasserfestes Reparaturklebeband 1,5 m x 50 mm transparent - Klebstoffe & Dichtmittel

15,99
Haltebänder fixieren © Fritz Berger

Jetzt werden die mitgelieferten Haltebänder befestigt. Diese sichern die Klimaanlage später gegen Verrutschen.

Abdichten der Kondenswasserauslässe © Fritz Berger

Kondenswasserauslässe dichten wir mit Dichtmasse ab. Die Öffnung ist zu klein, um dort mit dem Klebeband ordentlich arbeiten zu können.

Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

Dekalin Dekaseal 8936 Abtupfbare Dichtungsmasse Hellgrau 310 ml - Klebstoffe & Dichtmittel

13,99 UVP 18,95 €
Dichtmasse © Fritz Berger

Die Schutzgitter werden von unten montiert und verhindern das Eindringen von Schmutz und Ungeziefer. Sie werden festgeschraubt und mit Dichtmasse abgedichtet.


Verlegung der Luftschläuche und –auslässe

Bevor du die Luftschläuche und –auslässe installierst, musst du dir einen groben Lageplan erstellen. So kannst du ausmessen, wie viele Meter Schlauch du brauchst. Unsere Klimaanlage steht unter der Sitzbank. Da wir Schlaf-, Kinder- und Wohnzimmer kühlen wollten, haben wir drei Schläuche verlegt, einen davon im späteren Verlauf noch mit einem T-Stück geteilt.

Auf dem Grundriss des Wohnwagens kannst du sehen, wo die Klimaanlage steht und wo die Luftschläuche verlegt wurden. © Hobby Wohnwagenwerk Ing. Harald Striewski GmbH
90-Grad-Bogen © Fritz Berger

Um die Schläuche platzsparend zu verlegen, ohne sie zu knicken, arbeiten wir hier mit 90-Grad-Bögen.

Truma Bogen 90° - Zubehör Einbau-Heizungen

Truma Bogen 90° - Zubehör Einbau-Heizungen

14,50 15,99 €
Luftauslass im Schrank © Fritz Berger

Damit die Schläuche möglichst wenig Platz wegnehmen, verlegst du sie am besten möglichst weit oben oder unten.

Luftauslass wird vorbereitet © Fritz Berger

Prinzipiell macht es Sinn, Luftauslässe der Klimaanlage möglichst weit oben im Wohnwagen zu installieren. So kann die Luft gut zirkulieren. Wir haben uns trotzdem dazu entschieden, einen Luftauslass unter der Sitzgruppe zu verbauen.

platzsparende Verlegung © Fritz Berger

Der Kaltluftschlauch wird platzsparend an der Wand entlang gelegt. Wenn du keinen Winkel nutzen möchtest, kannst du ihn in einem großen Bogen legen, sodass er nicht knickt.

Schlauch im Staufach © Fritz Berger

Da man die Klappe mit der Lampe nicht öffnen kann, bietet sich die Verlegung des Kaltluftschlauches dahinter an. So geht möglichst wenig Stauraum verloren.

T-Stück © Fritz Berger

Der Schlauch im Kleiderschrank teilt sich oben und führt links ins Kinderzimmer und rechts in den Wohnbereich.

Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

Truma T-Stück TS achatgrau - Zubehör Einbau-Heizungen

4,89

Fertig eingebaute Klimaanlage

Kontrollpanel der Klimaanlage © Fritz Berger
Das Panel wurde unauffällig in der Verkleidung angebracht. © Fritz Berger
Heizmodus an © Fritz Berger
Luftauslass im Schlafzimmer © Fritz Berger
Fernbedienung © Fritz Berger
dometic Staukastenklimaanlage © Fritz Berger

Fazit: leichter Einbau für geübte Handwerker

Der Einbau der Klimaanlage inklusive Verlegung der Luftschläuche hat rund einen Tag gedauert. Am längsten hat es gedauert, die Luftschläuche durch den Wohnwagen zu legen und anzuschließen. Dafür haben wir ein individuelles Kühlungskonzept bekommen und können die einzelnen Wohnbereiche nach unseren Vorlieben kühlen. Hast du das passende Werkzeug und das nötige Fachwissen kannst du den Einbau an Han dieser Einleitung leicht selbst durchführen.
