Neues Dachfenster mit Ventilator: Bessere Durchlüftung im Wohnwagen-Bad
Dachhaube mit Lüfter im Wohnwagen und Wohnmobil einbauen
Eine Dachhaube mit Ventilator sorgt im Campingfahrzeug für bessere Belüftung. Auch perfekt für den Badbereich, um feuchte Luft nach draußen zu befördern. Hier zeigen wir dir, wie du eine Wohnmobil Dachhaube mit Ventilator einbaust und anschließt..
Inhaltsverzeichnis
Einbau Dachhaube 28x28 cm mit Ventilator

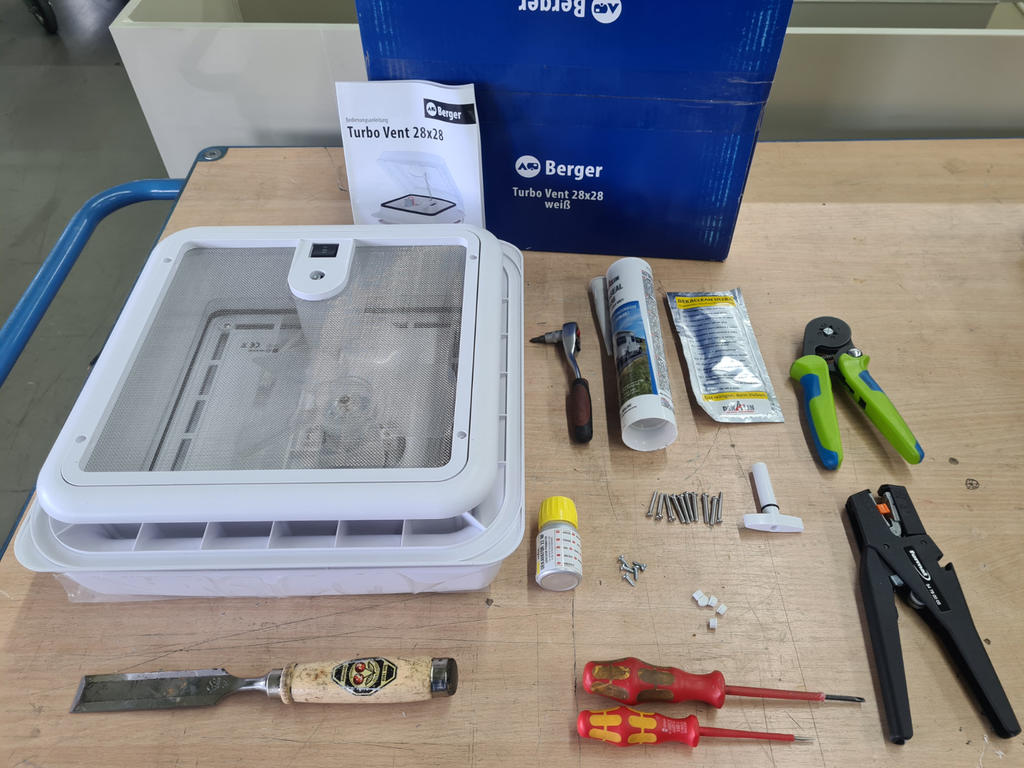

Um das neue Dachfenster einzubauen, brauchst du nicht viel.
- Dachhaube
- Dichtmasse und Kartuschenpresse: Die Dichtmasse, die du nutzt, muss unbedingt dauerelastisch sein. Dauerelastisch bedeutet, dass die Masse nie aushärtet und nicht spröde werden kann. Dadurch kann sie geringe Bewegungen der abzudichtenden Teile auffangen und ist resistent gegen Temperatureinflüsse. Wir nutzen die neue Berger Butyl Dichtmasse.
- Schraubenzieher oder Akkuschrauber
- Reinigungsutensilien & Aktivator
- Elektrowerkzeug, wie Abisolierzange und Kabelschuhe

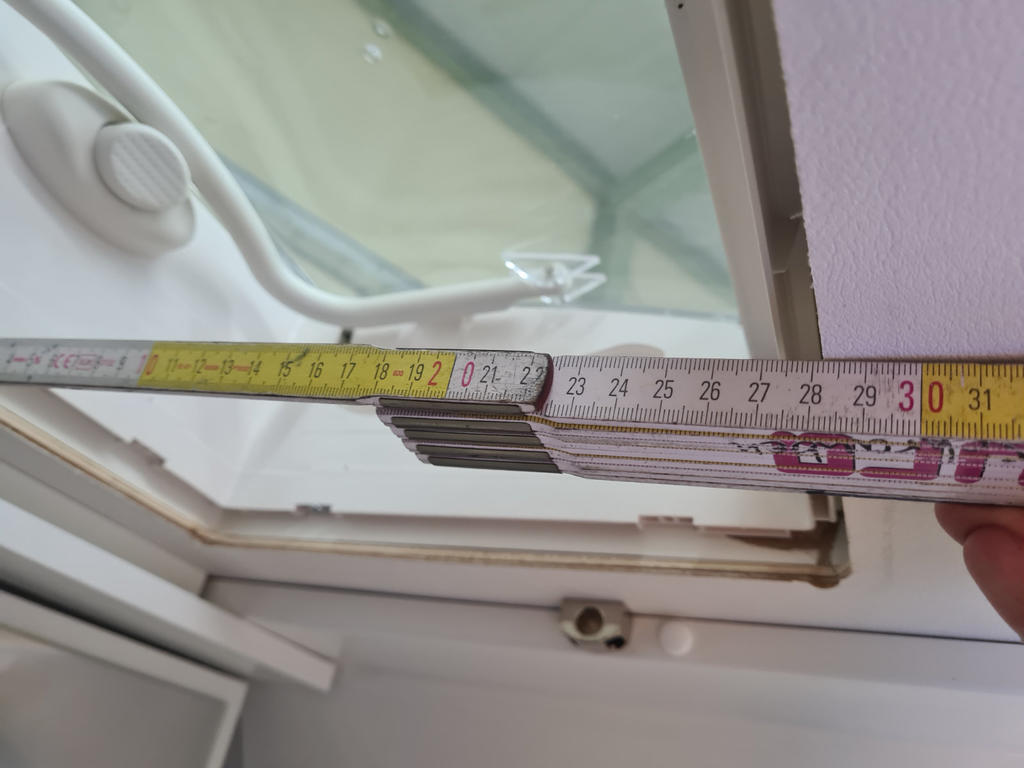

Messe unbedingt den vorhandenen Dachausschnitt, bevor du die alte Dachhaube komplett entfernst. In unserem Fall passt der Ausschnitt perfekt, wie du auf dem Bild erkennst. Das muss aber nicht der Fall sein – gerade bei alten Wohnwagen und Wohnmobilen können Fenster mit ungewöhnlichen Maßen eingebaut worden sein.
Bevor du mit dem Einbau des neuen Fensters anfängst, musst du das alte Dachfenster ausbauen. Hier sind die Schritte zum Ausbau des alten Dachfensters in Kürze.
- Verdunklungsrollo und Innenrahmen abnehmen
- alte Dachhaube vom Dach entfernen
- Dichtmasse abtupfen und Dach reinigen
- Ab jetzt geht es unten in der bebilderten Anleitung weiter mit Einbau und Anschluss.
Anschluss des Dachfenster-Ventilators
Hast du noch keinen Strom im Badezimmer, musst du dorthin ein Kabel verlegen. Das Loch für die Kabeldurchführung am Dachfenster befindet sich in Fahrtrichtung.
Auf dem Bild siehst du, dass wir die Badverkleidung geöffnet haben, hier ziehen wir gleich das Kabel durch.

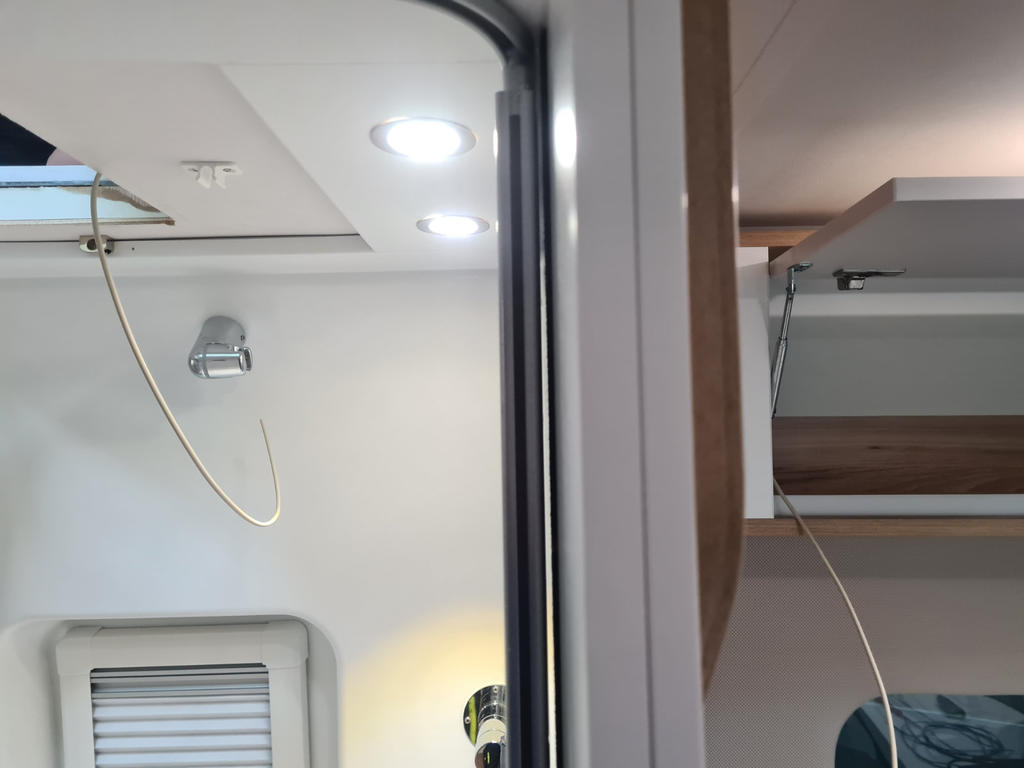

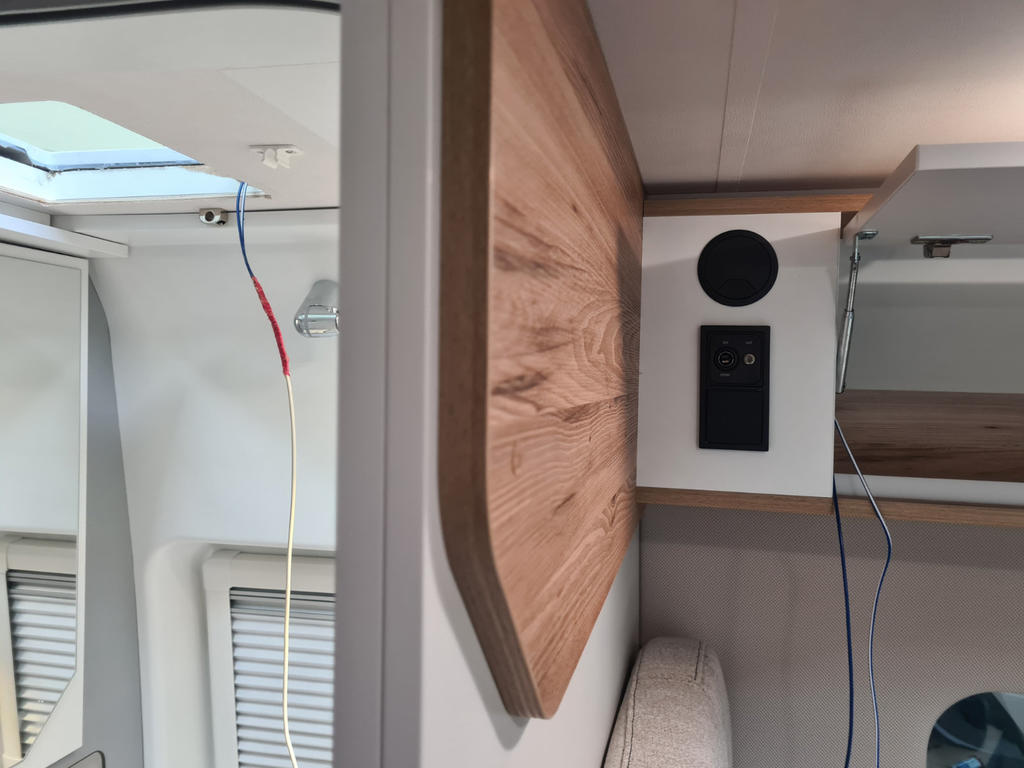

Mit einem Ziehdraht stellen wir einen Kabelweg sicher. Links siehst du, wie der Draht in der Verkleidung des Badezimmers verschwindet. Rechts auf dem Bild kommt er nahe des EBL wieder raus.
An diesem Draht wird jetzt das eigentliche Stromkabel befestigt. Das siehst du links im Bild: wir haben es mit rotem Klebeband an dem Draht angeklebt. Jetzt kannst du langsam an dem Draht ziehen, bis das Kabel vollständig durchgezogen ist.
Anschließend bereitest du das neue Dachfenster vor. Reinige die Nut, in die gleich die Dichtmasse kommt, und bringe den Aktivator auf. Dieser bereitet die Oberfläche perfekt auf die Dichtmasse vor.
Dann trägst du die Dichtmasse in die vorgesehene Nut auf.
Spare nicht mit der Dichtmasse, sie muss später beim Einsetzen auf allen Seiten gut herausquillen.

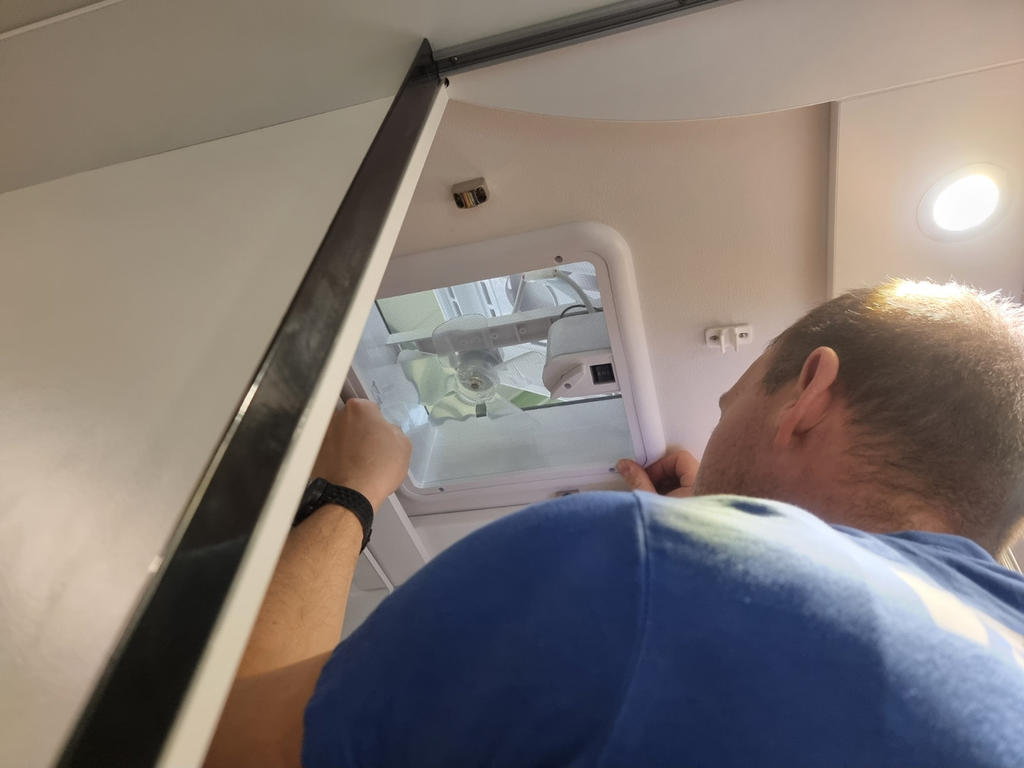

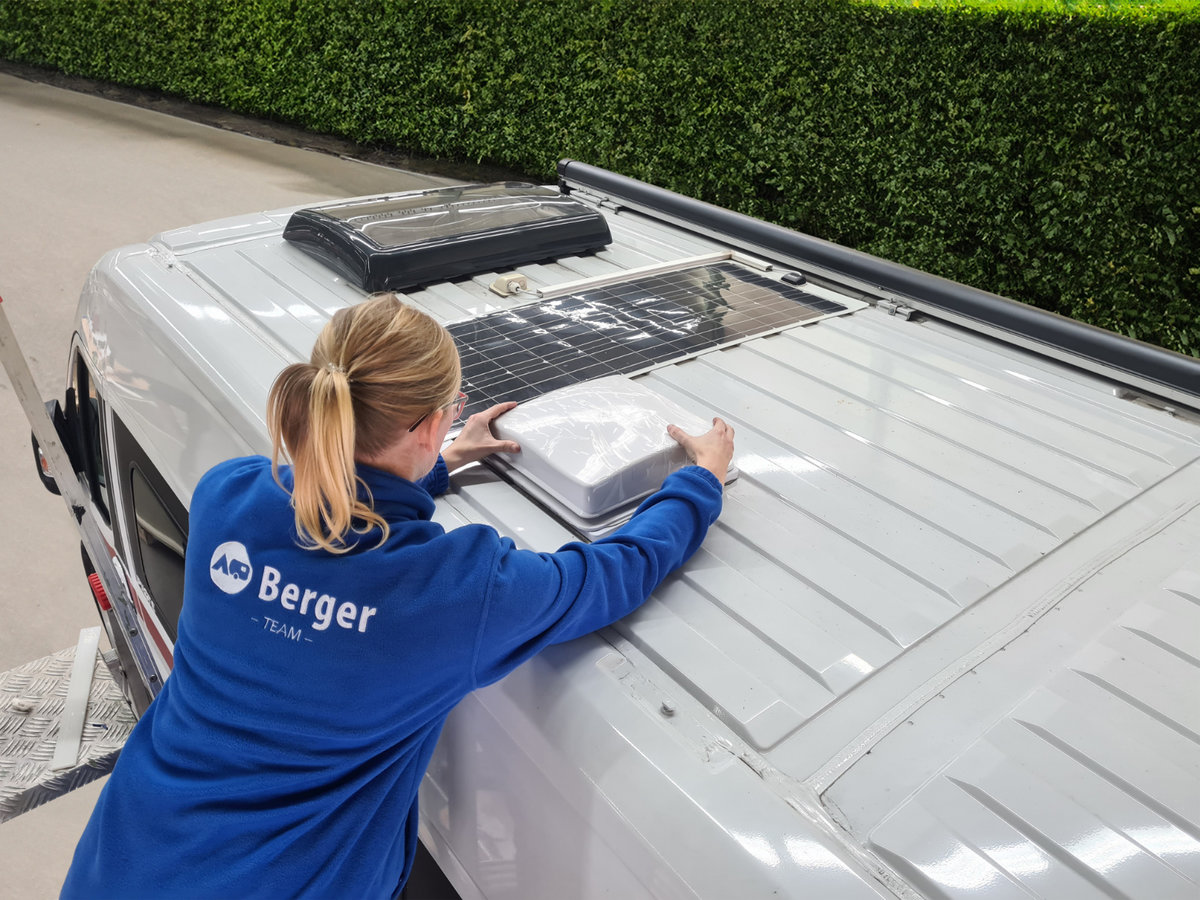

Setze jetzt die obere Komponente der Dachhaube in den Ausschnitt ein. Das macht ihr am besten zu Zweit. Einer setzt das Fenster vom Dach aus ein, der andere steht im Badezimmer und achtet darauf, dass das Fenster gut in den Ausschnitt gleitet und die Dichtmasse nicht verschmiert.
Das Netzkabel der Dachhaube wird jetzt an das dafür vorgesehene Stromkabel angeschlossen.
Achte darauf, Plus und Minus nicht zu verwechseln.
Jetzt ziehst du an den Kabelenden im EBL, damit die Wago-Klemmen im Fensterrahmen verschwinden.

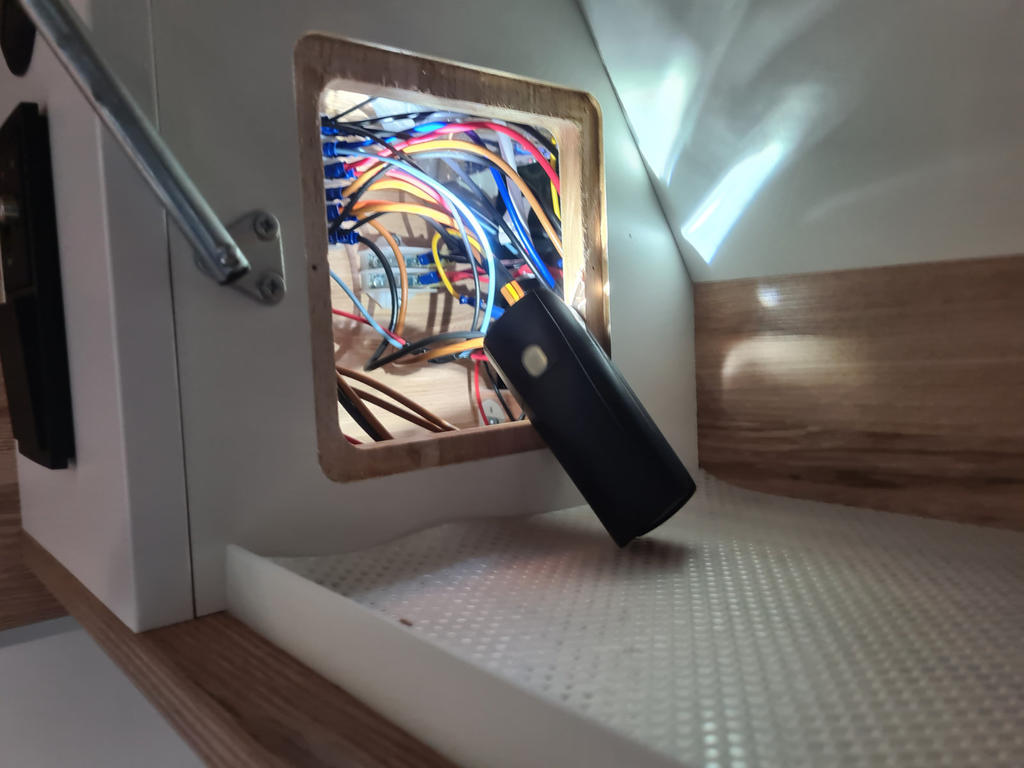

Daraufhin schließt du die Kabel im EBL des Wohnmobils an. Dazu solltest du prüfen, ob 12 V auf den Anschlüssen geschaltet ist, damit der Ventilator auch nur gestartet werden kann, wenn die Bordelektrik eingeschaltet ist.

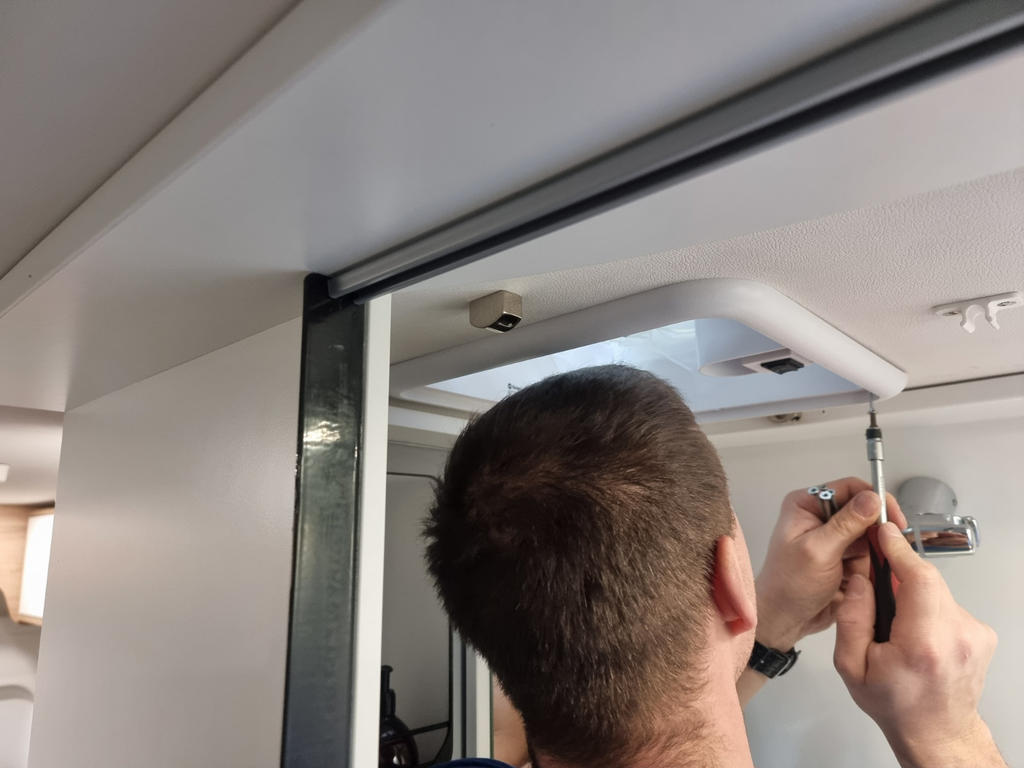

Nun kannst du den Innenrahmen in den Außenrahmen des Fahrzeugs einsetzen und befestigen.

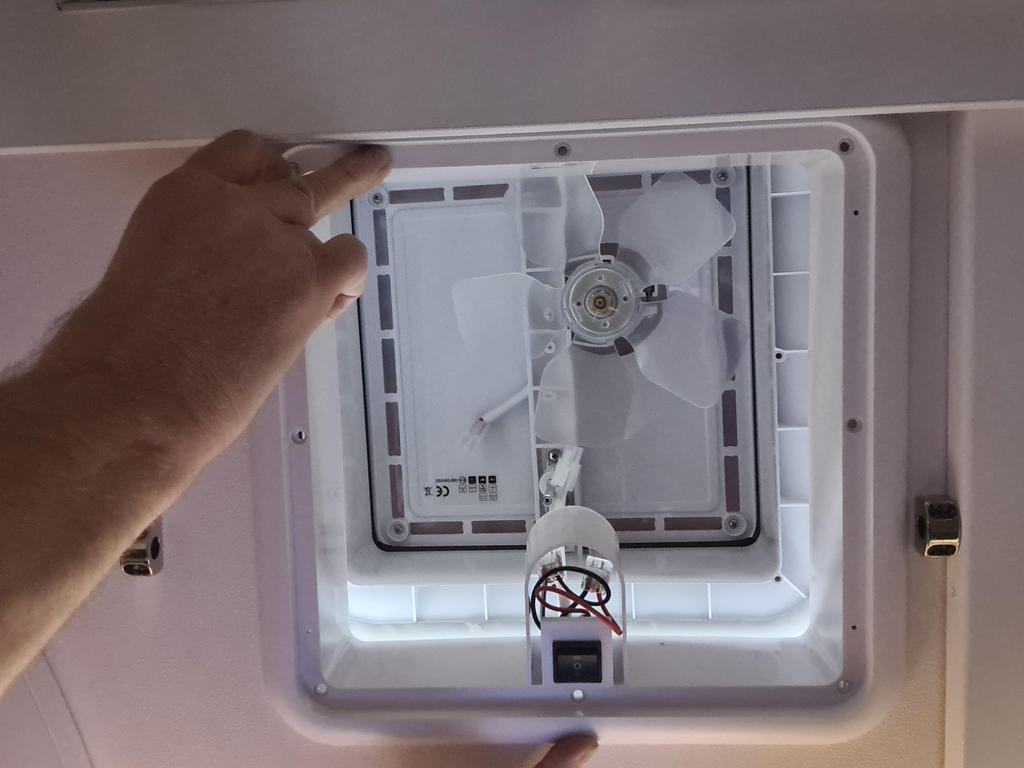

Schließe den Kabelbaumstecker (der Weiße mittig im Bild) an, welcher den Ventilator und den Innenrahmen verbindet, und prüfe gleich, ob der Ventilator nach dem Anschluss der Stromversorgung läuft.
Danach wird das Moskito-Gitter aufgesetzt, festgeschraubt und die Schraublöcher mit den Stopfen verdeckt. Zum Schluss musst du noch den Griff einsetzen und festschrauben.
Optimale Belüftung erzielen

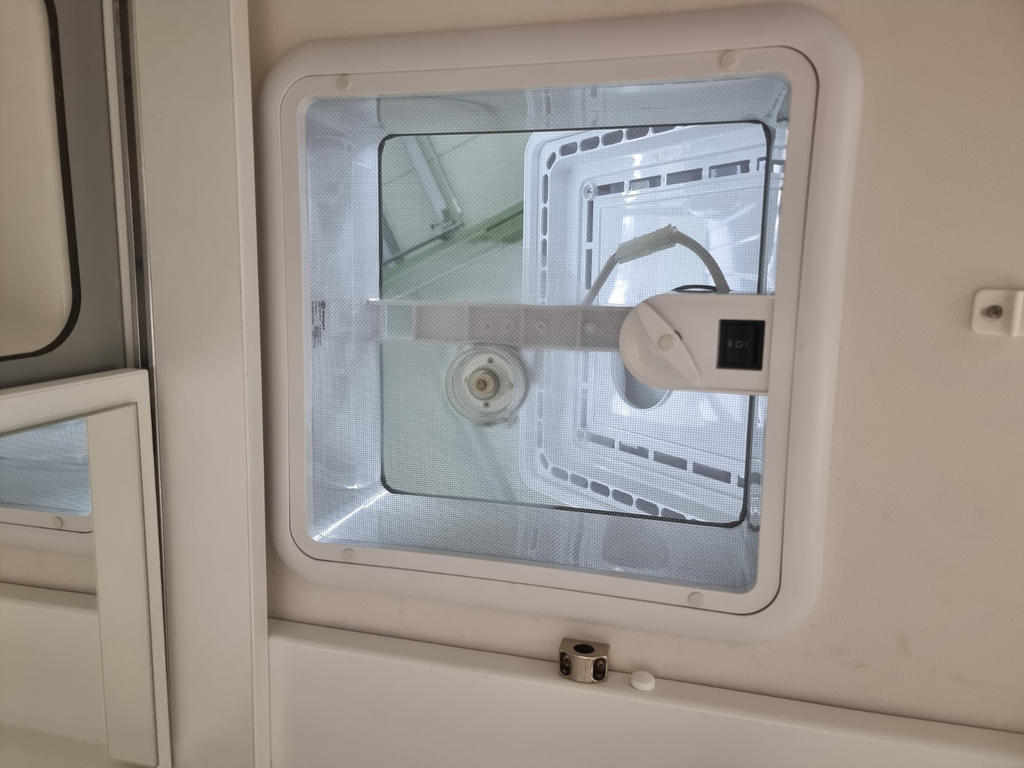

Um den perfekten Belüftungseffekt zu erzielen, solltest du die Dachhaube des Turbo Vent vor dem Einschalten öffnen. Dafür drehst du den Griff im Uhrzeigersinn.
Fazit: neues Dachfenster im Bad mit Ventilator
Die neue Dachhaube war in rund einer Stunde eingebaut. Nachdem die Kabel ins Bad gezogen wurden, ging auch der Anschluss des Ventilators an die Bordelektronik schnell. Gerade mit zwei kleinen Kindern ist der Ventilator im Badezimmer Gold wert. Jetzt können wir uns sogar vorstellen, im Bad zu duschen, da die Feuchtigkeit zuverlässig nach draußen transportiert wird.
