Sat-Antenne Countryman GPS

(11)   Katalogseite: 310
bisher 999,00 €
879,00
Preise inkl. gesetzl. MwSt, zzgl. Versand
Artikelnummer: 233250
Verfügbarkeit: Lieferung ab Filiale

Produktdetails

mit integriertem GPS-Modul zur mobilen oder festen Montage
mit Auto-Skew

Produktbeschreibung

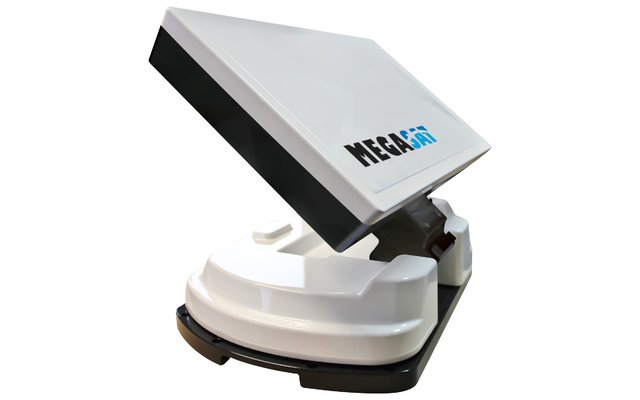

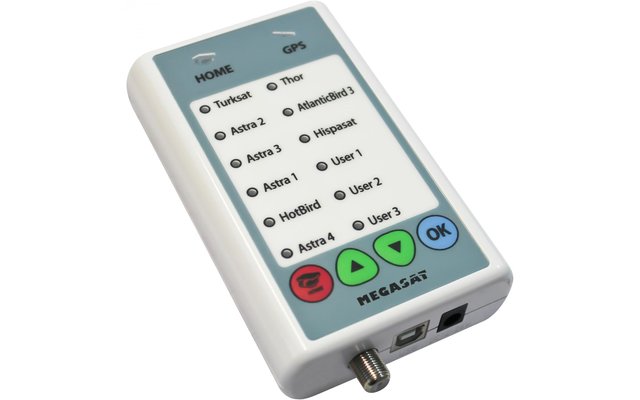

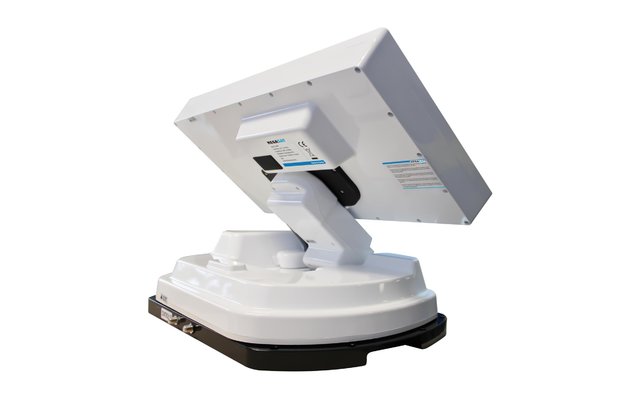

Die neue, vollautomatische und flache Satellitenantenne für den mobilen und stationären Einsatz richtet sich mittels integriertem GPS-Modul vollautomatisch auf den gewünschten Satelliten aus. Die Auto Skew Funktion korrigiert die Polarisationsverschiebung des LNB durch drehen der Empfangseinheit und ermöglicht dadurch bestmöglichen Empfang an allen Standorten in Europa. Durch die flache Bauform ist die Antenne ideal auf einem Caravan oder Wohnmobil positionierbar und beeinträchtigt die Gesamthöhe des Fahrzeuges kaum. Die Antenne ist sehr kompakt, unauffällig und dank ihrer Klapp-Funktion passt sie in jeden Kofferraum. Das Bedienpult ist vorprogrammiert für 10 Satelliten.

Lieferumfang: Countryman, Bedienpult, KFZ-Anschlusskabel, 12 m Koaxialkabel für Receiver, 12 m Koaxialkabel für Bedienpult, Basispolster und Transportkoffer (nur bei GPS), Montageplatte, Dachdurchführung, Halterung für Bedienpult, Montagezubehör, Bedienungsanleitung.

Technische Daten:

  • Für 1 Teilnehmer
  • Frequenzbereich 10,7 GHz - 12,75 GHz
  • Winkelbereich Skew -60° ˜ +60°
  • Winkelbereich Elevation 5° ˜ 90°
  • Winkelbereich Azimut unbegrenzt (360°)
  • Ausrichtungszeit 1 - 2 min
  • Temperaturbereich -30°C bis +60°C
  • Maße (LxBxH) 45,4 x 31,6 x 18,8 cm
  • Gewicht 10,1 kg
  • Stromverbrauch max 30 W (bei Suchvorgang)
  • Spannungsversorgung 12 - 24 V

Hinweis!
Mit der Registrierung Ihres Megasat Produkts haben Sie Zugriff auf automatische E-Mail-Benachrichtigungen zu Produkt- und Firmware-Updates. Falls Ihr Produkt eine neue Firmware benötigt, werden Sie automatisch per E-Mail benachrichtigt.

Der folgende Link leitet Sie direkt zur Produktregistrierung:

www.megasat.tv/support/produktregistrierung/

Eigenschaften

Ausführung GPS
Breite 31,6 cm
Farbe weiß
Gewicht 10,1 kg
Länge 45,4 cm
Art Sat-Anlagen Flachantenne
Ausrichtung Vollautomatisch
